La inspección de sistemas de puesta a tierra es fundamental para garantizar la seguridad de las instalaciones eléctricas industriales. Además, protege a las personas frente a contactos indirectos. También permite comprobar que la instalación cumple la normativa vigente y que todos sus elementos funcionan correctamente
Actualmente, INGEIN está realizando la inspección de sistemas de puesta a tierra en distintas Unidades de Producción Hidráulicas (UHP) Sur de ENDESA Generación. Entre ellas, se encuentran algunas de las centrales hidroeléctricas más importantes de Andalucía.
La Central Hidroeléctrica de Iznájar es una de las instalaciones de generación hidráulica más importantes de Andalucía. Además, dispone de dos grupos de turbinas tipo Francis. En conjunto, generan más de 100 millones de kWh al año. Por ello, es la central hidroeléctrica con mayor potencia instalada de la comunidad.
La Central Hidroeléctrica de Iznájar, una infraestructura clave para Andalucía
La Central Hidroeléctrica de Iznájar es una de las instalaciones de generación hidráulica más relevantes de Andalucía. La instalación dispone de dos grupos de turbinas tipo Francis, capaces de producir más de 100 millones de kWh al año, lo que la convierte en la central hidroeléctrica de mayor potencia de la comunidad autónoma.

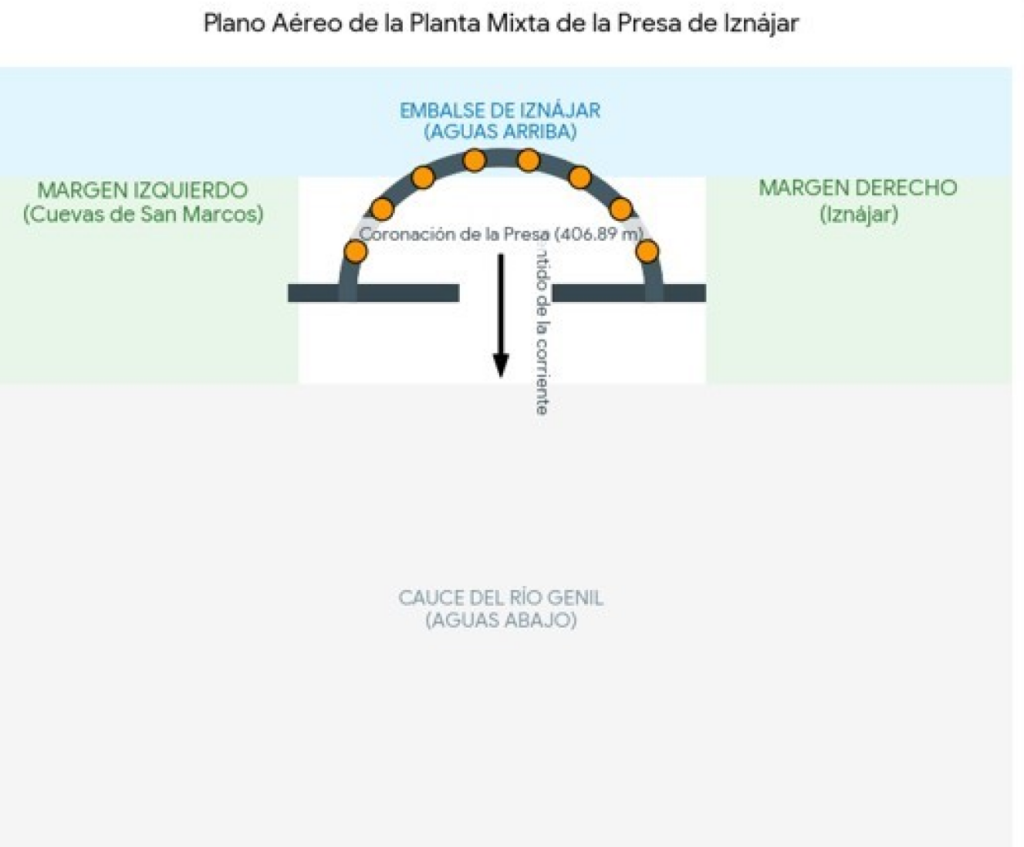

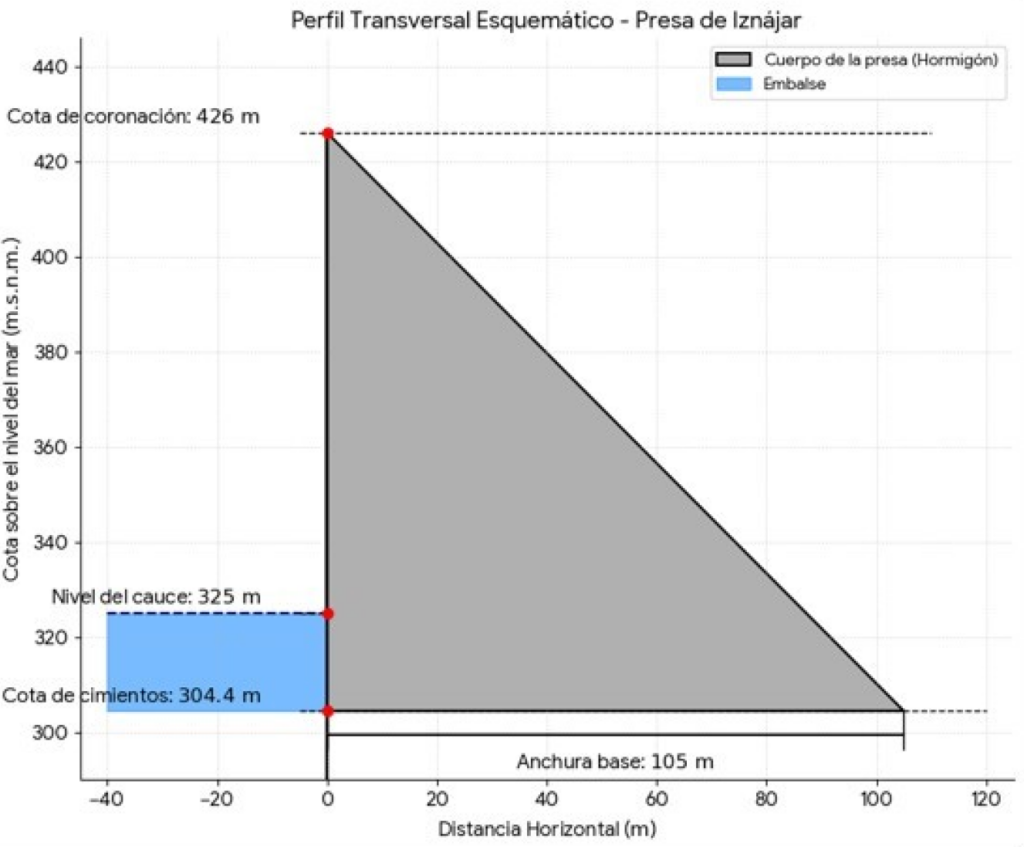

La presa de Iznájar fue inaugurada en junio de 1969 y, en el momento de su construcción, era la presa de gravedad más alta de Europa. Más de cinco décadas después, continúa siendo una infraestructura estratégica tanto para la producción de energía como para la regulación de recursos hídricos.
Actualmente, el embalse almacena más del 87 % de su capacidad, lo que refleja la importancia de mantener todas las instalaciones eléctricas en perfectas condiciones de funcionamiento.
¿Por qué es tan importante la inspección de sistemas de puesta a tierra?
La inspección de sistemas de puesta a tierra tiene un objetivo muy claro: comprobar que cualquier corriente de defecto pueda derivarse de forma segura hacia el terreno y evitar riesgos para las personas y los equipos.
Gracias a estas inspecciones es posible:
- Garantizar la protección frente a contactos eléctricos indirectos.
- Comprobar el correcto funcionamiento del sistema de protección.
- Evitar averías en equipos eléctricos.
- Reducir el riesgo de paradas no previstas.
- Cumplir con los requisitos establecidos por el REBT.
En instalaciones como una central hidroeléctrica, donde existen grandes estructuras metálicas y equipos eléctricos de elevada potencia, la correcta revisión del sistema de puesta a tierra resulta todavía más importante.
¿Qué normativa regula la inspección de los sistemas de puesta a tierra?
La inspección de sistemas de puesta a tierra se realiza conforme a la ITC-BT-18 del Reglamento Electrotécnico para Baja Tensión (RD 842/2002).
Esta instrucción técnica establece las condiciones que deben cumplir los sistemas de puesta a tierra para garantizar la protección de las personas y asegurar la continuidad del servicio.
Además, determina las comprobaciones que deben realizarse durante la inspección para verificar que todos los elementos mantienen las condiciones exigidas por la normativa.
¿Cómo realiza INGEIN la inspección de sistemas de puesta a tierra?
Durante la inspección, los técnicos de INGEIN llevan a cabo diferentes ensayos que permiten evaluar el estado del sistema de puesta a tierra de la instalación.
Inspección visual
En primer lugar, se realiza una inspección visual de todos los elementos accesibles del sistema.
Durante esta fase se revisan:
- Estado de las arquetas.
- Bornes de puesta a tierra.
- Conexiones entre conductores.
- Posibles signos de corrosión.
- Integridad del circuito de tierra.
Este primer análisis permite detectar incidencias que podrían afectar al funcionamiento del sistema.
Medición de la resistencia de tierra

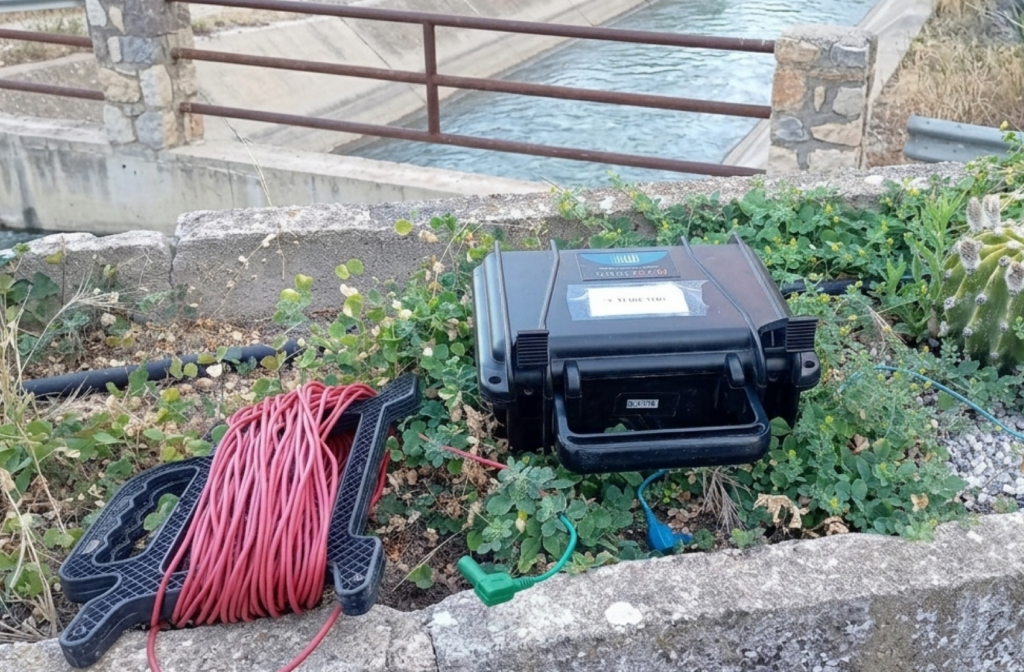

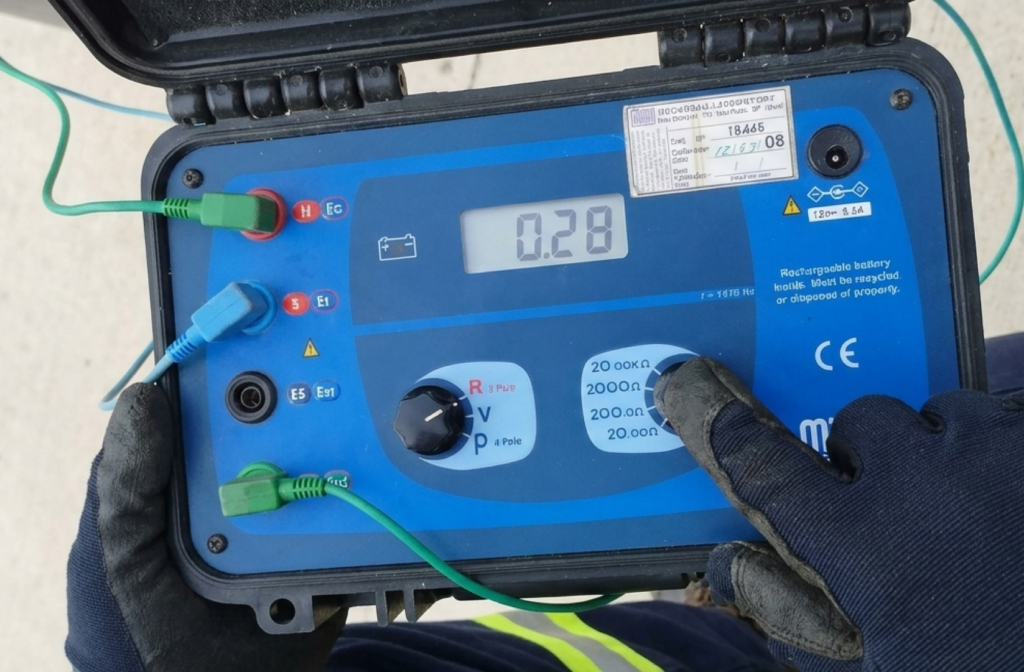

A continuación, se realiza la medición de la resistencia de tierra mediante un telurómetro, un equipo específico diseñado para comprobar la capacidad del terreno para disipar las corrientes eléctricas.
El resultado obtenido permite verificar que la instalación cumple los valores establecidos por la normativa.
Comprobación de la continuidad de las masas
Finalmente, se comprueba la continuidad del conductor de las masas
Para ello se verifica que todos los elementos metálicos de la instalación se encuentran correctamente conectados al circuito general de tierra.
Entre otros elementos, se inspeccionan:
- Estructuras metálicas.
- Carcasas de motores.
- Tuberías principales.
- Bandejas portacables.
- Equipos eléctricos.
Esta comprobación resulta imprescindible para garantizar que cualquier defecto eléctrico pueda derivarse correctamente hacia tierra.
La importancia de la inspección de sistemas de puesta a tierra en centrales hidroeléctricas
Las centrales hidroeléctricas presentan unas condiciones especialmente exigentes para los sistemas eléctricos.
La presencia continua de humedad, la gran cantidad de estructuras metálicas y la elevada potencia instalada hacen que una correcta inspección de sistemas de puesta a tierra sea esencial para garantizar la seguridad de trabajadores, equipos e instalaciones.
Además, estas revisiones contribuyen a mejorar la fiabilidad del suministro eléctrico y permiten detectar posibles anomalías antes de que se conviertan en un problema.
INGEIN continúa realizando inspecciones en las centrales hidroeléctricas de ENDESA
La inspección realizada en la Central Hidroeléctrica de Iznájar forma parte de una campaña que INGEIN está desarrollando en distintas instalaciones pertenecientes a las Unidades de Producción Hidráulicas Sur de ENDESA Generación.
Nuestro equipo continúa realizando inspecciones de sistemas de puesta a tierra en diferentes centrales hidroeléctricas de la agrupación Sur, verificando el cumplimiento de la normativa y contribuyendo a mantener unas instalaciones más seguras y fiables.
La experiencia de INGEIN en el ámbito de la seguridad industrial y las inspecciones reglamentarias permite ofrecer un servicio especializado adaptado a las necesidades de grandes instalaciones energéticas e industriales.
